Високовольтний кабель

Кабелі силові високовольтні

Кабелі силові високовольтні призначені для передавання електричної енергії в мережах розподілу, на підстанціях, у промислових системах і на енергетичних об’єктах. У цій категорії зазвичай представлені кабелі для стаціонарного прокладання на напругу 6, 10, 20 та 35 кВ, які застосовують у кабельних лініях, між розподільчими пунктами, трансформаторними підстанціями та потужними споживачами. Для таких рішень критичні електрична міцність ізоляції, стабільність параметрів, наявність екранів і надійна робота в довготривалому навантаженні.

Опис

Високовольтні силові кабелі використовують там, де потрібна передача значної потужності з підвищеними вимогами до безпеки, ресурсу та стійкості ізоляції. Такі кабелі працюють у мережах енергопостачання підприємств, міської інфраструктури, промислових майданчиків, енергетичних вузлів і об’єктів, де звичайні кабелі низької напруги вже не відповідають умовам роботи. Основне завдання цієї продукції полягає в надійному транспортуванні електроенергії з мінімальними втратами та прогнозованою поведінкою під навантаженням.

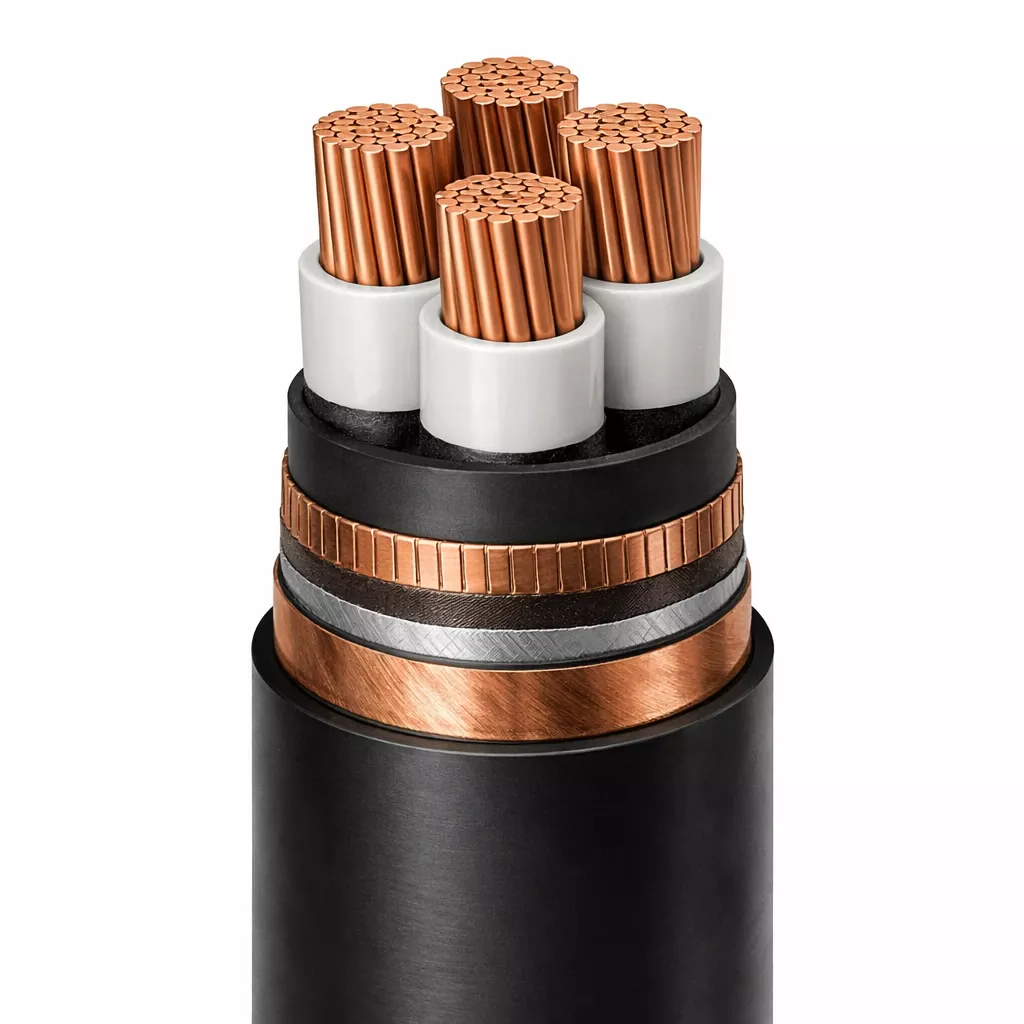

Конструкція високовольтних силових кабелів

Конструкція кабелю підбирається під клас напруги, умови прокладання та вимоги до захисту лінії. Струмопровідна жила може бути мідною або алюмінієвою. Як ізоляцію найчастіше застосовують зшитий поліетилен XLPE, а в окремих виконаннях також EPR. Для стабілізації електричного поля використовують напівпровідникові екрани. Зовні передбачають металевий екран, а за потреби також водоблокувальні елементи, броню та зовнішню оболонку з полімерних матеріалів.

За виконанням високовольтні кабелі бувають одножильними, трьохжильними або у вигляді трьох одножильних кабелів, зібраних у систему. Вибір конструкції залежить від схеми мережі, способу монтажу, струмових навантажень, вимог до екранування та умов експлуатації на конкретному об’єкті.

Застосування

Кабелі силові високовольтні застосовують у розподільчих мережах, на трансформаторних підстанціях, у промислових цехах, на енергетичних підприємствах, у міській та комунальній інфраструктурі. Вони підходять для прокладання в землі, у кабельних спорудах, каналах, тунелях, лотках і трубах. Частина виконань допускає монтаж у вологих зонах, на відкритому повітрі та в місцях із підвищеними механічними навантаженнями, якщо це передбачено конструкцією кабелю.

Технічні особливості

Високовольтний силовий кабель має складнішу конструкцію, ніж кабель низької напруги. Це пов’язано з вищими вимогами до ізоляції, розподілу електричного поля, відведення струмів замикання та довговічності всієї кабельної системи. Саме тому в таких кабелях важливими є якість ізоляційного шару, точність геометрії екранів, герметичність конструкції та коректний підбір кабельної арматури.

Для кабелів з екструдованою ізоляцією на напругу від 6 до 30 кВ базовим міжнародним орієнтиром є IEC 60502-2. Для систем вище 30 кВ застосовують інші вимоги, зокрема IEC 60840. На практиці це означає, що для кожного класу напруги, способу прокладання та типу мережі потрібно підбирати не лише сам кабель, а й відповідні муфти, кінцеві закладення та монтажну схему.

Підбір кабелю

Під час вибору високовольтного кабелю враховують номінальну напругу мережі, матеріал жили, потрібний переріз, допустиме струмове навантаження, умови охолодження, спосіб прокладання та вимоги до механічного захисту. Окремо оцінюють наявність вологи, ризик пошкодження оболонки, необхідність водоблокування, тип зовнішньої оболонки та потребу в броні. Для підземних, промислових і відповідальних енергетичних ліній ці параметри мають вирішальне значення.

Для коректного підбору також важливо враховувати режим роботи мережі, струми короткого замикання, тип заземлення екрана, довжину траси та вимоги до пожежної безпеки. Неправильно підібраний кабель навіть за достатнього перерізу може не відповідати умовам монтажу або тепловому режиму лінії. Тому високовольтні силові кабелі підбирають не формально за назвою марки, а за сукупністю електричних і експлуатаційних параметрів.

Від виробника

Запорізький завод кабельної продукції МПКА пропонує кабелі силові високовольтні для промислового та енергетичного застосування з урахуванням реальних умов експлуатації. Підбір продукції виконується за напругою, перерізом, матеріалом жили, конструкцією екрана, типом оболонки та способом прокладання. Це дає змогу підібрати технічно обґрунтоване рішення для конкретного об’єкта.
