Самонесучий ізольований провід СІП-5нг (AsXSn)

Самонесучий ізольований провід СІП-5нг (AsXSn)

Самонесучий ізольований провід СІП-5нг (AsXSn) призначений для будівництва та реконструкції повітряних ліній електропередачі номінальною напругою 0,6/1 кВ. Його застосовують для передавання та розподілу електроенергії в мережах житлової, комунальної, промислової та інфраструктурної забудови.

Провід СІП-5нг має алюмінієві струмопровідні жили в ізоляції зі світлостабілізованого зшитого поліетилену. Ізоляційний матеріал стійкий до ультрафіолетового випромінювання, атмосферних впливів і не поширює горіння. Завдяки цьому провід підходить для відкритого прокладання на опорах, фасадах будівель та інших конструктивних елементах.

Призначення проводу СІП-5нг

Провід СІП-5нг застосовується для монтажу повітряних ліній електропередачі, а також для виконання відгалужень від магістральних ліній до вводів у будівлі. Його використовують під час підключення приватних будинків, багатоквартирних об’єктів, адміністративних будівель, виробничих приміщень, складів і господарських споруд.

Маркування AsXSn є поширеним міжнародним позначенням самонесучого ізольованого проводу такого типу. Провід використовують у мережах, де потрібне безпечне та надійне прокладання без окремого несучого троса. Ізольована конструкція знижує ризик короткого замикання між жилами та підвищує стабільність роботи повітряної лінії.

Конструкція та особливості

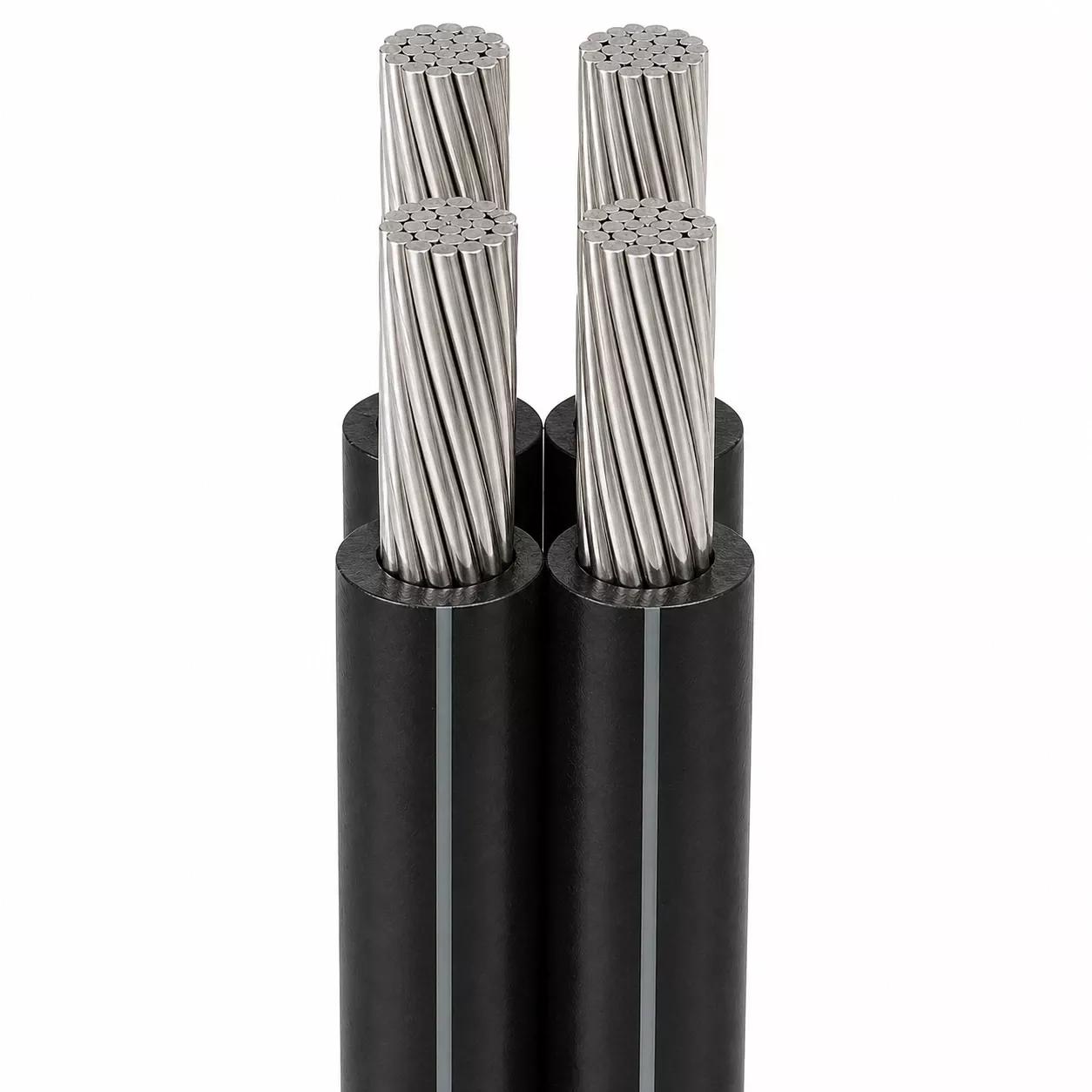

СІП-5нг складається з алюмінієвих багатодротових струмопровідних жил круглої форми. Кожна жила має окрему ізоляцію зі світлостабілізованого зшитого поліетилену. Жили скручені між собою в єдиний джгут, що забезпечує компактність конструкції та зручність монтажу.

Провід не має окремої несучої жили. Несучу функцію виконують ізольовані струмопровідні жили, які сприймають механічне навантаження під час монтажу та експлуатації повітряної лінії. Така конструкція дозволяє використовувати СІП-5нг на опорах, фасадах і конструкціях без застосування додаткового троса.

Ізоляція проводу стійка до сонячного випромінювання, вологи, озону та температурних перепадів. Властивість не поширювати горіння є важливою для ділянок, що проходять поблизу будівель, інженерних споруд та інших об’єктів інфраструктури.

Основні характеристики проводу СІП-5нг

Марка: СІП-5нг.
Міжнародне позначення: AsXSn.
Тип виробу: самонесучий ізольований провід.
Матеріал струмопровідних жил: алюміній.
Конструкція жил: багатодротові, круглої форми.
Ізоляція: світлостабілізований зшитий поліетилен.
Властивість ізоляції: не поширює горіння.
Номінальна напруга: 0,6/1 кВ.
Частота мережі: 50 Гц.
Несуча жила: відсутня.
Конструкція проводу: скручені між собою ізольовані струмопровідні жили.
Кількість жил: залежить від виконання та проєктних вимог.
Типові перерізи: 2х16, 2х25, 4х16, 4х25, 4х35, 4х50, 4х70, 4х95, 4х120 та інші варіанти за специфікацією.
Основне застосування: повітряні лінії електропередачі та відгалуження до вводів у будівлі.
Спосіб прокладання: на опорах, фасадах, кронштейнах та інших конструктивних елементах.
Сфера використання: житлові, комунальні, промислові та розподільчі електромережі.

Технічні параметри

Провід СІП-5нг розрахований на роботу в мережах змінного струму номінальною напругою 0,6/1 кВ частотою 50 Гц. Його застосовують у повітряних лініях, де важливі механічна стійкість, довговічність ізоляції та стабільна передача електроенергії.

Тривало допустима температура нагріву струмопровідних жил може становити до +90 °C. Діапазон температур експлуатації зазвичай визначається технічною документацією виробника та умовами конкретного об’єкта. Монтаж проводу потрібно виконувати з урахуванням мінімально допустимої температури прокладання, радіуса вигину, довжини прольотів і вимог до лінійної арматури.

Фактичні параметри проводу залежать від кількості жил, номінального перерізу та конструктивного виконання. До таких параметрів належать зовнішній діаметр, маса, допустиме струмове навантаження, електричний опір жил і механічна міцність. Точні значення потрібно уточнювати за технічною специфікацією або проєктною документацією.

Переваги проводу СІП-5нг

Самонесучий ізольований провід СІП-5нг забезпечує надійне прокладання повітряних ліній без використання окремого несучого троса. Це спрощує монтаж, зменшує кількість конструктивних елементів і дозволяє ефективно виконувати підключення на опорах та фасадах будівель.

Ізоляція зі світлостабілізованого зшитого поліетилену захищає струмопровідні жили від атмосферних впливів, ультрафіолетового випромінювання та вологи. Це підвищує строк служби проводу та забезпечує стабільну роботу лінії у відкритому середовищі.

Властивість ізоляції не поширювати горіння підвищує безпеку експлуатації на ділянках, що проходять поруч із будівлями, спорудами та інженерними об’єктами. Така характеристика особливо важлива для мереж міської, комунальної та промислової інфраструктури.

Алюмінієві жили зменшують масу проводу та роблять його зручним для монтажу на протяжних ділянках. При правильному підборі перерізу СІП-5нг забезпечує стабільну передачу електроенергії та надійну роботу розподільчої мережі.

Сфера застосування

Провід СІП-5нг (AsXSn) використовують для будівництва нових та модернізації існуючих повітряних ліній електропередачі. Він підходить для електропостачання житлових масивів, приватної забудови, комунальних об’єктів, промислових підприємств, складських комплексів і господарських споруд.

Основні напрями застосування проводу СІП-5нг: повітряні лінії 0,6/1 кВ, відгалуження від магістральних ліній до вводів у будівлі, підключення приватних будинків, електропостачання адміністративних і виробничих об’єктів, реконструкція застарілих повітряних мереж, прокладання ліній по опорах і фасадах.

Провід може використовуватися в умовах відкритого прокладання, де на нього впливають сонячне випромінювання, опади, вітер і температурні зміни. Для надійної роботи лінії монтаж має виконуватися з урахуванням проєктних навантажень, кліматичних умов, довжини прольотів і типу арматури.

Підбір проводу СІП-5нг

Під час вибору проводу СІП-5нг потрібно враховувати кількість жил, номінальний переріз, розрахункове навантаження, довжину лінії, спосіб монтажу та умови експлуатації. Для однофазних і трифазних мереж застосовуються різні конструктивні виконання, тому підбір має виконуватися відповідно до технічного завдання або проєкту.

Для відгалужень до приватних будинків часто використовують виконання з двома або чотирма жилами. Для більш навантажених ділянок, комерційних об’єктів і промислових мереж підбирають більші перерізи відповідно до розрахункової потужності, допустимого струму та довжини траси.

Правильний вибір перерізу допомагає зменшити втрати напруги, забезпечити необхідну пропускну здатність лінії та підвищити надійність електропостачання. Для точного підбору бажано надати проєктну документацію, схему підключення або основні параметри об’єкта.

Замовлення СІП-5нг від виробника

Самонесучий ізольований провід СІП-5нг (AsXSn) можна замовити для монтажу повітряних ліній, підключення об’єктів до електромережі, реконструкції існуючих мереж або будівництва нової інфраструктури електропостачання.

Постачання від виробника дозволяє підібрати провід під конкретні технічні вимоги об’єкта. Для прорахунку вартості потрібно вказати марку, кількість жил, номінальний переріз, необхідну довжину, умови постачання та вимоги до супровідної документації.
