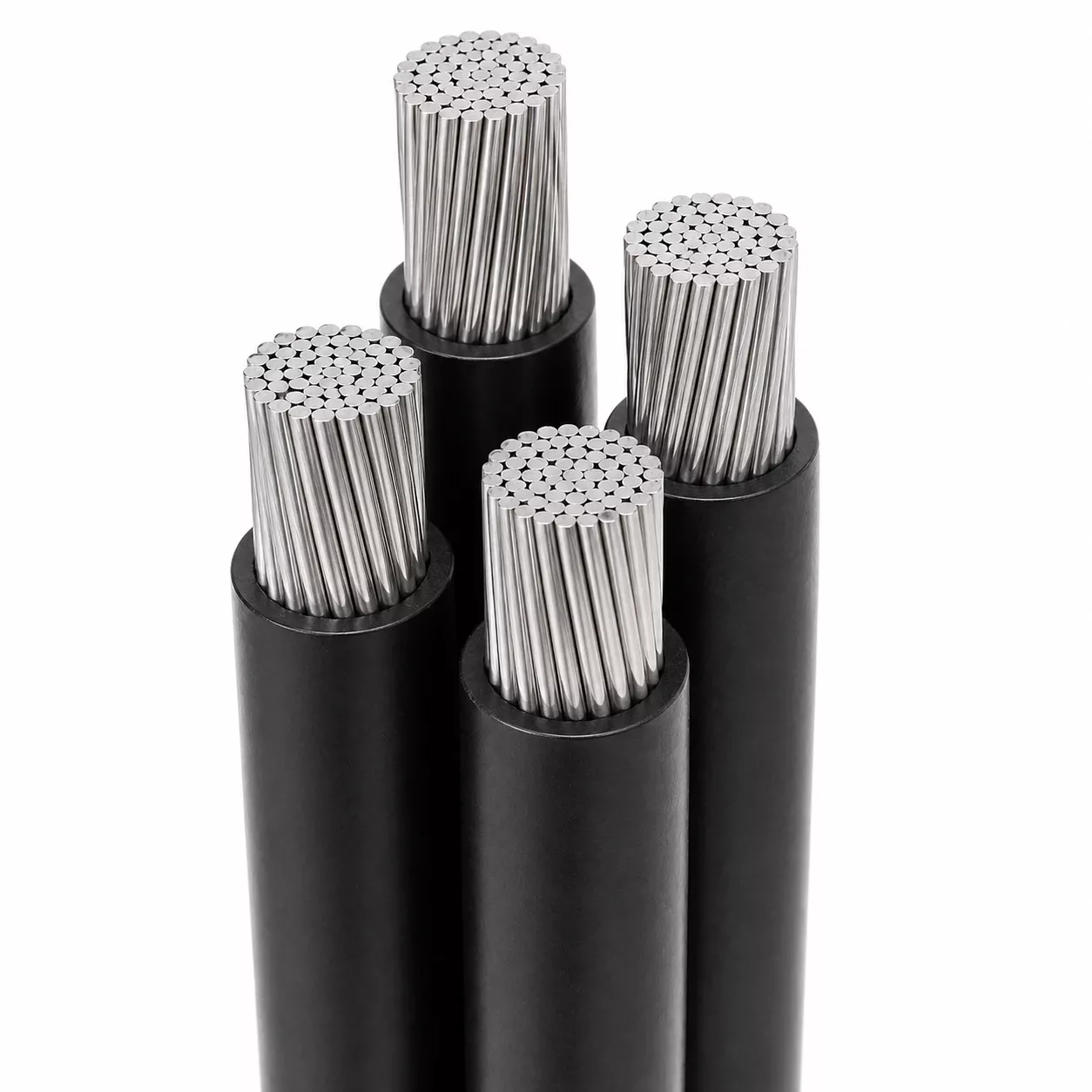

Самонесучий ізольований провід СІП-4

Самонесучий ізольований провід СІП-4

Самонесучий ізольований провід СІП-4 призначений для будівництва та реконструкції повітряних ліній електропередачі номінальною напругою 0,6/1 кВ. Його застосовують для передавання та розподілу електроенергії в житлових, комунальних, промислових і розподільчих мережах.

Провід СІП-4 має алюмінієві струмопровідні жили в ізоляції зі світлостабілізованого зшитого поліетилену. Така конструкція забезпечує стійкість до атмосферних впливів, ультрафіолетового випромінювання та температурних змін під час експлуатації на відкритому повітрі.

Призначення проводу СІП-4

Провід СІП-4 застосовується для монтажу повітряних ліній електропередачі, виконання відгалужень від магістральних ліній та підключення об’єктів до розподільчих електромереж. Його використовують для електропостачання приватної забудови, адміністративних будівель, комунальних об’єктів, виробничих приміщень і господарських споруд.

Ізольована конструкція проводу знижує ризик короткого замикання між жилами та підвищує безпеку експлуатації повітряної лінії. СІП-4 підходить для прокладання по опорах, фасадах, кронштейнах та інших конструктивних елементах.

Конструкція та особливості

СІП-4 складається з алюмінієвих багатодротових струмопровідних жил круглої форми. Кожна жила має окрему ізоляцію зі світлостабілізованого зшитого поліетилену. Жили скручені між собою в єдиний джгут, що забезпечує компактність конструкції та зручність монтажу.

Провід не має окремої несучої жили. Механічне навантаження сприймають ізольовані струмопровідні жили, які одночасно виконують електричну та несучу функцію. Це дозволяє використовувати СІП-4 для повітряного прокладання без додаткового несучого троса.

Ізоляція захищає жили від вологи, ультрафіолетового випромінювання, озону та температурних впливів. Завдяки цьому провід зберігає робочі властивості під час тривалої експлуатації у зовнішньому середовищі.

Основні характеристики проводу СІП-4

Марка: СІП-4.
Тип виробу: самонесучий ізольований провід.
Матеріал струмопровідних жил: алюміній.
Конструкція жил: багатодротові, круглої форми.
Ізоляція: світлостабілізований зшитий поліетилен.
Номінальна напруга: 0,6/1 кВ.
Частота мережі: 50 Гц.
Несуча жила: відсутня.
Конструкція проводу: скручені між собою ізольовані струмопровідні жили.
Кількість жил: залежить від виконання та проєктних вимог.
Типові перерізи: 2х16, 4х16, 4х25, 4х35, 4х50, 4х70, 4х95, 4х120 та інші варіанти за специфікацією.
Основне застосування: повітряні лінії електропередачі та відгалуження до вводів у будівлі.
Спосіб прокладання: на опорах, фасадах, кронштейнах та інших конструктивних елементах.
Сфера використання: житлові, комунальні, промислові та розподільчі електромережі.

Технічні параметри

Провід СІП-4 розрахований на роботу в мережах змінного струму номінальною напругою 0,6/1 кВ частотою 50 Гц. Його використовують у повітряних лініях, де потрібні механічна стійкість, довговічність ізоляції та стабільна передача електроенергії.

Тривало допустима температура нагріву струмопровідних жил може становити до +90 °C. Монтаж проводу потрібно виконувати з урахуванням мінімально допустимої температури прокладання, радіуса вигину, довжини прольотів і вимог до лінійної арматури.

Фактичні параметри проводу залежать від кількості жил, номінального перерізу та конструктивного виконання. До таких параметрів належать зовнішній діаметр, маса, допустиме струмове навантаження, електричний опір жил і механічна міцність. Точні значення визначаються технічною специфікацією або проєктною документацією.

Переваги проводу СІП-4

Відсутність окремого несучого троса спрощує монтаж і зменшує кількість допоміжних елементів повітряної лінії. Провід зручно застосовувати для підключення об’єктів до розподільчих мереж, прокладання по опорах і фасадах будівель.

Ізоляція зі світлостабілізованого зшитого поліетилену забезпечує захист струмопровідних жил від атмосферних впливів, вологи та сонячного випромінювання. Це підвищує надійність лінії та дозволяє використовувати провід у відкритих умовах експлуатації.

Алюмінієві жили зменшують масу проводу та полегшують монтаж на протяжних ділянках. При правильному підборі перерізу СІП-4 забезпечує ефективну передачу електроенергії та стабільну роботу розподільчої мережі.

Ізольована конструкція підвищує безпеку експлуатації повітряної лінії. Вона зменшує ймовірність міжфазних замикань і дозволяє прокладати провід у районах щільної забудови, поблизу будівель та інженерних споруд.

Сфера застосування

Провід СІП-4 застосовують у повітряних лініях 0,6/1 кВ, для відгалужень до вводів у будівлі, підключення приватної та комерційної забудови, реконструкції старих мереж і прокладання ліній по опорах або фасадах.

Він підходить для електропостачання житлових масивів, приватних будинків, адміністративних об’єктів, комунальної інфраструктури, виробничих приміщень, складів і господарських споруд. Провід може використовуватися на відкритому повітрі в умовах впливу сонячного випромінювання, опадів, вітру та сезонних температурних змін.

Підбір проводу СІП-4

Під час вибору проводу СІП-4 потрібно враховувати кількість жил, номінальний переріз, розрахункове навантаження, довжину лінії, спосіб монтажу та умови експлуатації. Для однофазних і трифазних мереж застосовуються різні конструктивні виконання, тому підбір має виконуватися відповідно до технічного завдання або проєкту.

Для відгалужень до приватних будинків часто застосовують виконання з двома або чотирма жилами. Для більш навантажених ділянок, комерційних об’єктів і промислових мереж підбирають більші перерізи відповідно до розрахункової потужності, допустимого струму та довжини траси.

Правильний вибір перерізу допомагає зменшити втрати напруги, забезпечити необхідну пропускну здатність лінії та підвищити надійність електропостачання. Для точного підбору бажано надати проєктну документацію, схему підключення або основні параметри об’єкта.

Замовлення СІП-4 від виробника

Самонесучий ізольований провід СІП-4 можна замовити для монтажу повітряних ліній, підключення об’єктів до електромережі, реконструкції існуючих мереж або будівництва нової інфраструктури електропостачання.

Постачання від виробника дозволяє підібрати провід під конкретні технічні вимоги об’єкта. Для прорахунку вартості потрібно вказати марку, кількість жил, номінальний переріз, необхідну довжину, умови постачання та вимоги до супровідної документації.
