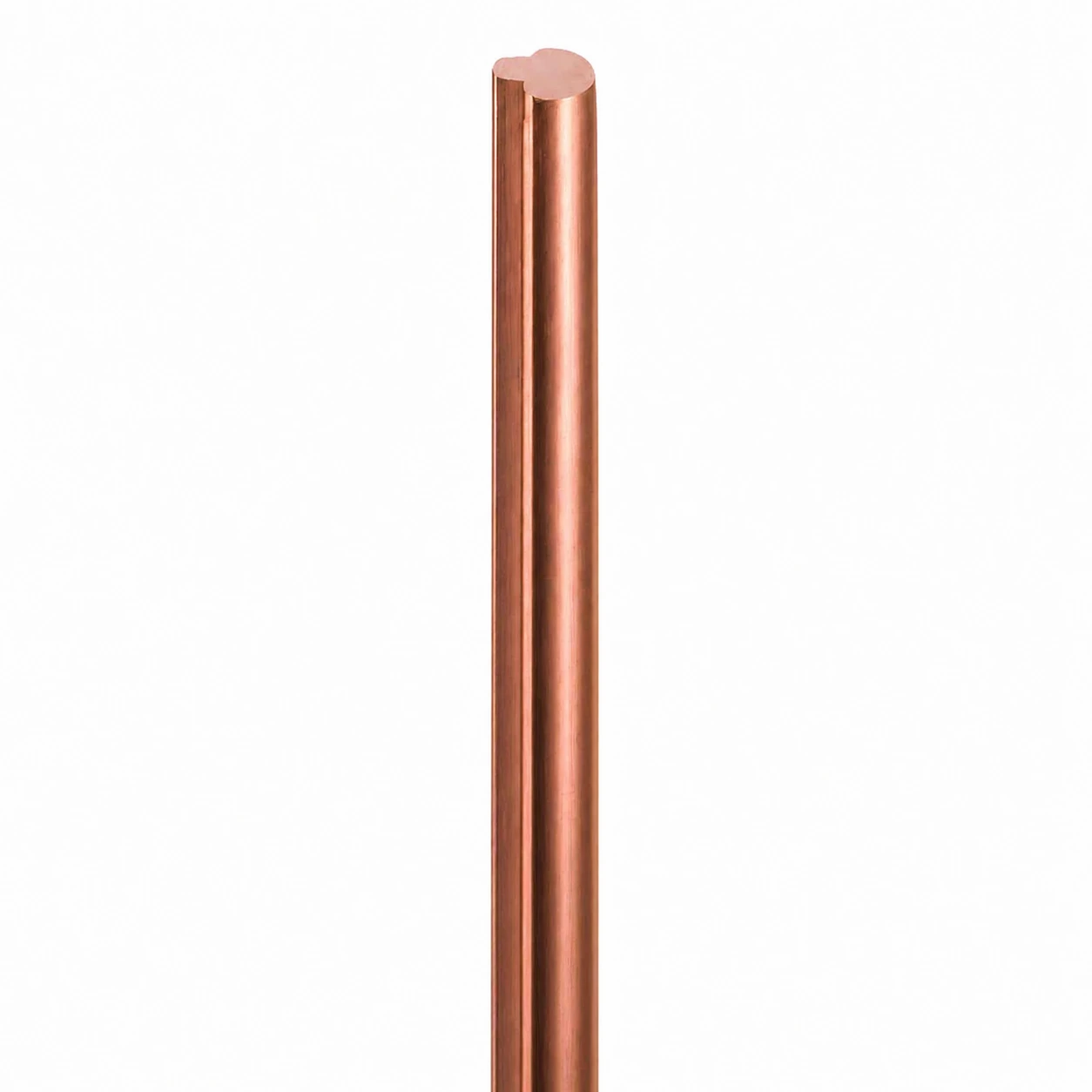

Провід мідний фасонний МФ

Конструкція:
Допустима температура  95 °С
Допустима напруга МПа (кгс/мм²)  117,7 (12)
Провід без стиків на всій будівельній довжині.
Питомий електричний опір мОм м (при 200С)  0,0177
Строк служби проводу (не менш)  6 років
Поверхність проводу гладка, рівна, без тріщин, закатів, розшарувань, подряпин, забоїв і інших дефектів що виводять провід після зачистки за граничні відхилення по розмірах.
Гарантійний строк експлуатації  5 років.

Технічні характеристики:
Робоча температура експлуатації від -60°С до +40°С
Тривало допустима температура нагріву жил не більш +90°С
Строк служби не менш 6 років
Температурний коефіціент електроопіру, на 1 °С 0,00403
Тимчасовий опір розриву 160—195 МПа (Н/мм2)
Відносне подовження не менш 3,5%
Число перегинів до повного руйнування не менш 3
Число скручувань до руйнування не менш 4
Розрахункова вага 1 км контактного провода 755 кг

Застосування:
Застосовується в повітряній контактній мережі для передачі енергії електричного транспорту, використовується в контактних мережах для живлення електрифікованого транспорту: поїздів, в метро, ​​трамваїв, тролейбусів, фунікулерів і електровозів. Контактний провід МФ 100 має суцільний переріз 100 мм 2 і містить два бічних поздовжніх жолобка. Жолоби використовуються для щільного контакту дроту і підвісної арматури. Провід МФ 100 має форму круглого або овального перетину зі зменшенням по висоті.

Контактні проводи МФ 85 виготовляють з електролітичної міді або зі сплаву міді з додаванням присадок для додання додаткової міцності. Провід контактної мережі зроблений з круглого або фасонного мідного дроту, що має два поздовжніх поглиблення для контакту з зажимами струмоприймача. Контактний провід з круглого мідного профілю використовується для живлення струмом мостових кранів, а провід з фасонного профілю застосовують в контактних мережах для живлення електричного транспорту: трамваїв, тролейбусів і метро.
