Кабель силовий мідний ВВГнг-LS 0,66/1 кВ
Кабель ВВГнг-LS (ВВГнгд)
ВВГнг-LS (ВВГнгд) — мідний силовий кабель із ПВХ ізоляцією, не підтримує горіння та має низьке димо- і газовиділення. Призначений для передачі електроенергії у стаціонарних мережах житлових, комерційних і промислових об’єктів. Підходить для використання в умовах підвищеної пожежної небезпеки, а також у місцях із великим скупченням людей.
Основні переваги
- не поширює горіння при груповій прокладці
- низьке димо- та газовиділення (LS)
- стійкий до вологи, пари та агресивних середовищ
- міцна ПВХ ізоляція
- підходить для мереж до 0,66–1 кВ

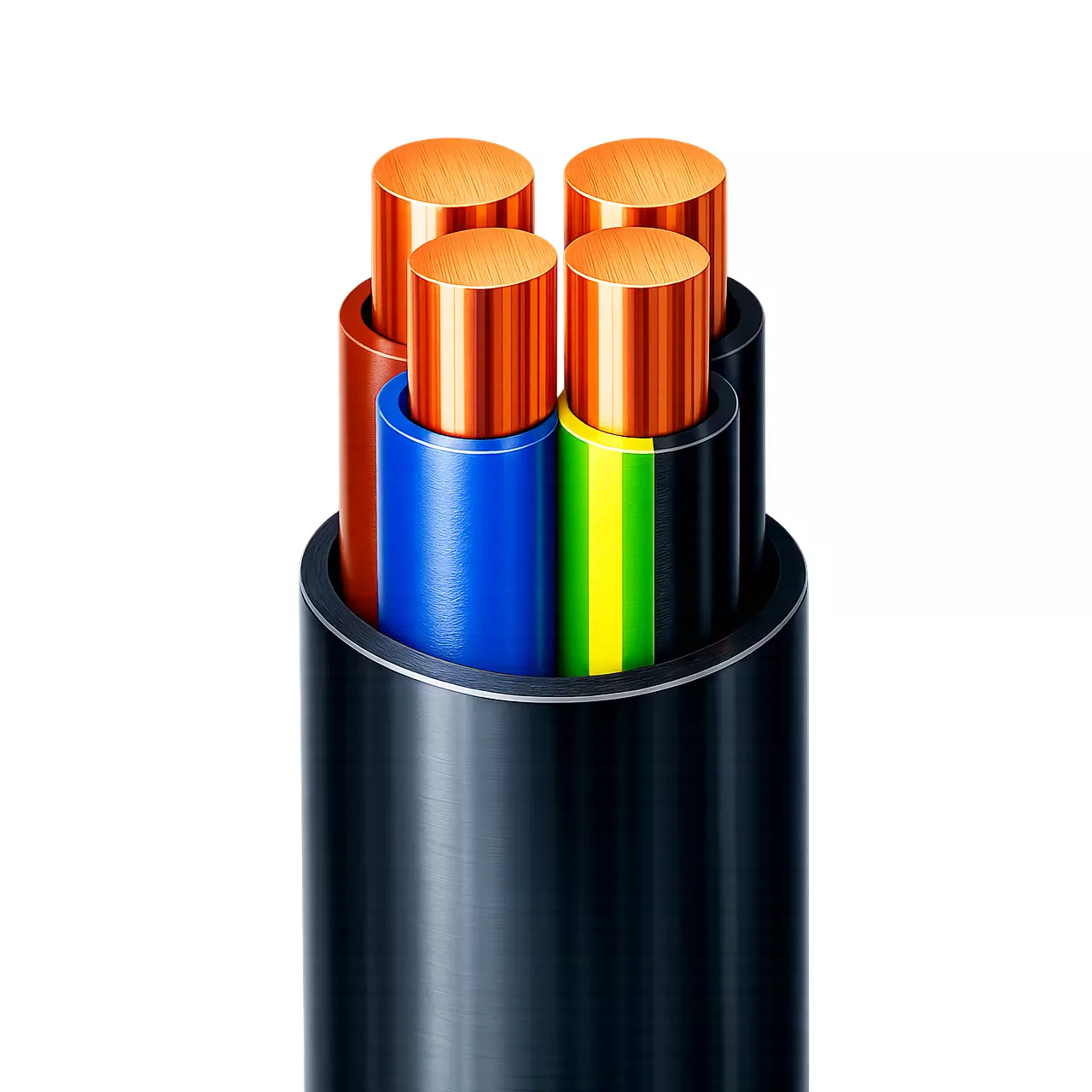

Конструкція кабелю
Кабель складається з 1–5 мідних жил (однодротяних або багатодротяних).
ізоляція жил — ПВХ
зовнішня оболонка — ПВХ (чорного кольору)
форма — кругла або секторна
можливі варіанти зі зменшеною нульовою жилою (3+1)
Маркування жил:
жовто-зелений — заземлення
синій — нуль
інші кольори — фаза
Розшифровка ВВГнг-LS
В — ізоляція жил ПВХ
В — оболонка ПВХ
Г — без броні
нг — не підтримує горіння
LS — низьке димовиділення
(відсутність «А» означає мідні жили)
Популярні перерізи
Найбільш затребувані варіанти:
2×1.5, 2×2.5, 3×1.5, 3×2.5, 3×4, 3×6, 3×10, 3×16, 3×25, 4×10, 5×10
Ціна залежить від кількості жил і перерізу: більший переріз — вища вартість.
Сфера застосування
Кабель використовується для:
- внутрішньої електропроводки
- житлових і офісних будівель
- промислових об’єктів
- технічних приміщень, шахт, колекторів
Оптимальний для об’єктів із підвищеними вимогами до пожежної безпеки.
Монтаж
Можливі способи прокладки:
- у кабель-каналах, гофрі
- відкрито або в стінах
- у тунелях і траншеях (у захисному рукаві)
- по повітрю з використанням опор
Важливо:
не використовувати без захисту від УФ
не укладати напряму в землю без додаткового захисту
Технічні характеристики
- температура експлуатації: -50…+50°C
- максимальна температура жил: до +70°C
- короткочасно: до +250°C
- вологість: до 98%
- термін служби: до 30 років
- мінімальний радіус вигину: 7.5–10 діаметрів
