Кабель монтажний МКШ 500 В
Кабель монтажний МКШ 500 В
Кабель монтажний МКШ 500 В призначений для фіксованого міжприладового монтажу електричних пристроїв, систем керування, автоматики, зв’язку, сигналізації та вимірювального обладнання. Його застосовують у промислових, енергетичних, виробничих і технічних системах, де потрібне надійне з’єднання між приладами, блоками та елементами електрообладнання.
МКШ має багатожильну конструкцію, мідні струмопровідні жили, ізоляцію з ПВХ-пластикату та зовнішню ПВХ-оболонку. Кабель розрахований на стаціонарне прокладання в захищених монтажних трасах, всередині обладнання, шаф керування, пультів, панелей, щитів і технічних приміщень.
Конструкція кабелю МКШ

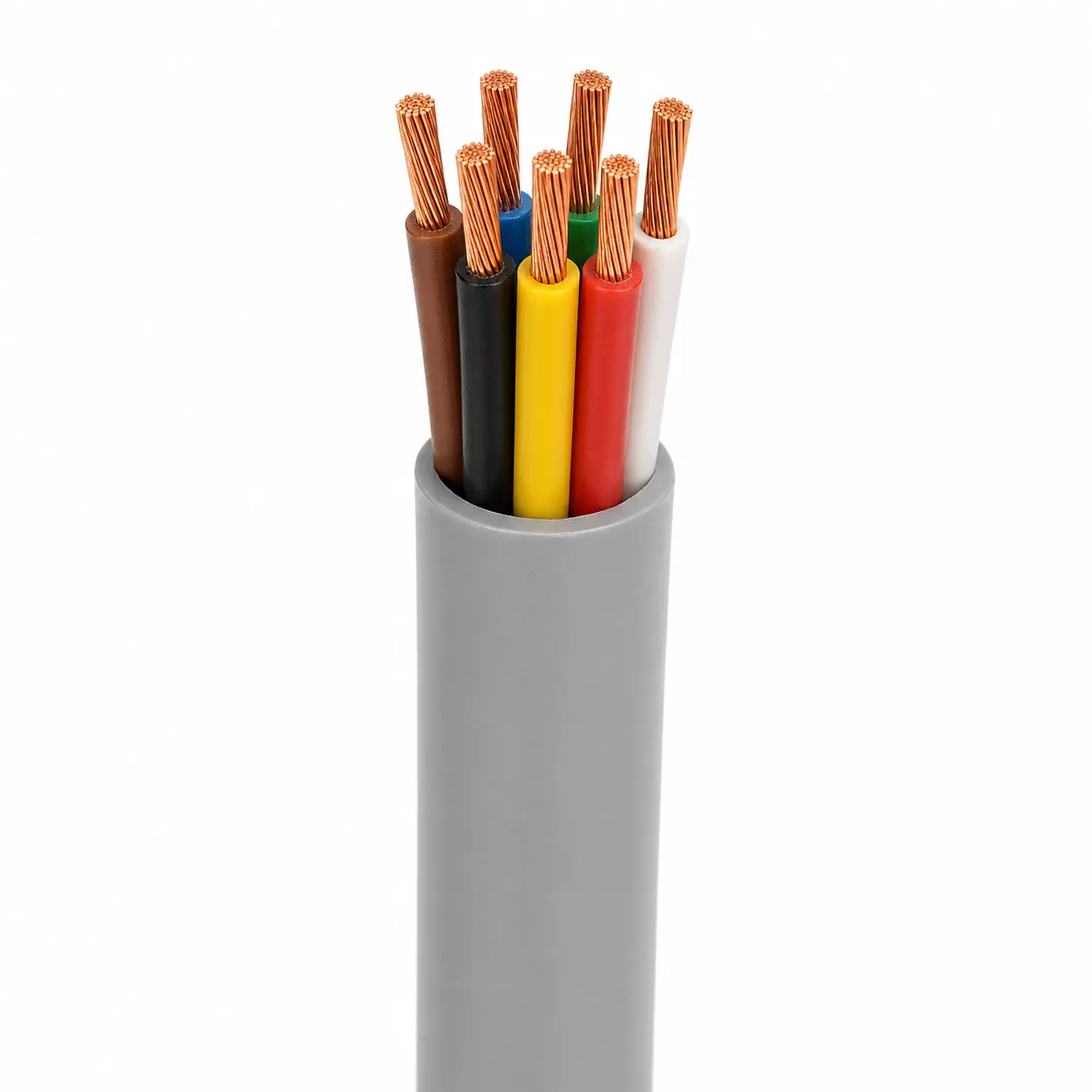

Кабель МКШ складається з мідних струмопровідних жил, кожна з яких має індивідуальну ізоляцію з ПВХ-пластикату. Ізольовані жили скручуються між собою в кабельну конструкцію та закриваються зовнішньою оболонкою з ПВХ-пластикату.
У типовому виконанні кабель МКШ має багатодротові мідні жили, що забезпечують зручність монтажу та достатню гнучкість для прокладання в електротехнічному обладнанні. Зовнішня оболонка захищає ізольовані жили від механічного зносу, забруднень і звичайних експлуатаційних впливів у приміщеннях та захищених трасах.
МКШ не має екрана. Якщо для об’єкта потрібен додатковий захист від електромагнітних завад, слід розглядати екрановану модифікацію — МКЕШ.
Основні характеристики
Тип виробу: монтажний багатожильний кабель.
Марка: МКШ.
Номінальна змінна напруга: до 500 В.
Частота змінного струму: до 400 Гц.
Постійна напруга: до 750 В.
Матеріал жил: мідь.
Тип жил: багатодротові струмопровідні жили.
Кількість жил: 2, 3, 5, 7, 10 або 14 залежно від маркорозміру.
Номінальний переріз жил: 0,35 / 0,5 / 0,75 мм².
Ізоляція жил: ПВХ-пластикат.
Зовнішня оболонка: ПВХ-пластикат.
Екран: відсутній.
Температура експлуатації: залежить від технічного виконання та умов прокладання.
Призначення: фіксований міжприладовий монтаж електричних пристроїв.
Сфера застосування: автоматика, керування, сигналізація, приладобудування, електрощитове обладнання, промислові системи, технічні лінії зв’язку між обладнанням.
Застосування кабелю МКШ
Кабель МКШ використовують для підключення електричних пристроїв у системах автоматики, контролю, сигналізації, керування та вимірювання. Він підходить для монтажу в шафах керування, пультах, розподільних пристроях, приладових панелях, технічних блоках і промисловому обладнанні.
МКШ застосовують там, де потрібне стабільне передавання електричних сигналів або живлення між елементами обладнання. Кабель доцільний для внутрішнього монтажу, прокладання в захищених трасах, каналах, коробах і технічних приміщеннях.
Цей кабель не призначений для прокладання в землі, відкритих трасах із прямим атмосферним впливом або умовах із високими механічними навантаженнями. Для таких задач потрібно підбирати кабелі іншої конструкції та призначення.
Технічні особливості
Головна особливість МКШ — багатожильна конструкція для міжприладового монтажу. Наявність кількох ізольованих жил дозволяє використовувати кабель у складніших схемах підключення, де потрібно передати кілька сигналів або організувати з’єднання між різними елементами обладнання.
ПВХ-ізоляція кожної жили забезпечує електричне розділення провідників, а зовнішня ПВХ-оболонка захищає кабельну конструкцію під час монтажу та експлуатації. Завдяки цьому МКШ зручно використовувати в електрощитовому обладнанні, системах керування та внутрішніх монтажних трасах.
Оскільки МКШ не має екрана, його варто застосовувати в умовах, де немає підвищених вимог до захисту від електромагнітних завад. Якщо кабель прокладається поруч із джерелами перешкод, краще розглядати екрановане виконання.
Переваги кабелю МКШ
Кабель МКШ обирають для монтажних задач, де важливі компактність, багатожильна конструкція, стабільна ізоляція та зручність підключення електрообладнання. Він дозволяє акуратно організувати міжприладові з’єднання без зайвого ускладнення кабельної траси.
До переваг МКШ належать мідні струмопровідні жили, ПВХ-ізоляція, захисна зовнішня оболонка, вибір кількості жил, різні перерізи та придатність для систем автоматики, керування, сигналізації й приладового монтажу.
Кабель добре підходить для електротехнічних виробів, шаф керування, пультів, панелей і технічних систем, де потрібне надійне стаціонарне з’єднання між окремими пристроями.
Як обрати кабель МКШ
Під час вибору кабелю МКШ потрібно враховувати кількість жил, переріз провідників, робочу напругу, тип підключеного обладнання, довжину лінії, умови прокладання та вимоги до електромагнітної сумісності.
Для простих сигнальних і керуючих з’єднань можуть бути достатні менші перерізи. Для ділянок із більшим навантаженням або довшою трасою переріз підбирають відповідно до параметрів системи та проєктної документації.
Якщо кабель використовується в середовищі з можливими електромагнітними завадами, слід оцінити потребу в екрані. У таких випадках замість МКШ може бути доцільним кабель МКЕШ.
Виробництво кабелю МКШ
МПКА виробляє та постачає монтажний кабель МКШ для промислових, енергетичних, електротехнічних і виробничих об’єктів. Кабель доступний у різних маркорозмірах за кількістю жил і перерізом, що дозволяє підібрати рішення під конкретну схему підключення.
Для замовлення кабелю МКШ достатньо вказати потрібну кількість жил, переріз, довжину та умови застосування. Це допоможе підібрати відповідне виконання для монтажу обладнання, шаф керування, систем автоматики або приладових з’єднань.
