ПВС, ПВСн






ПВС, ПВСн

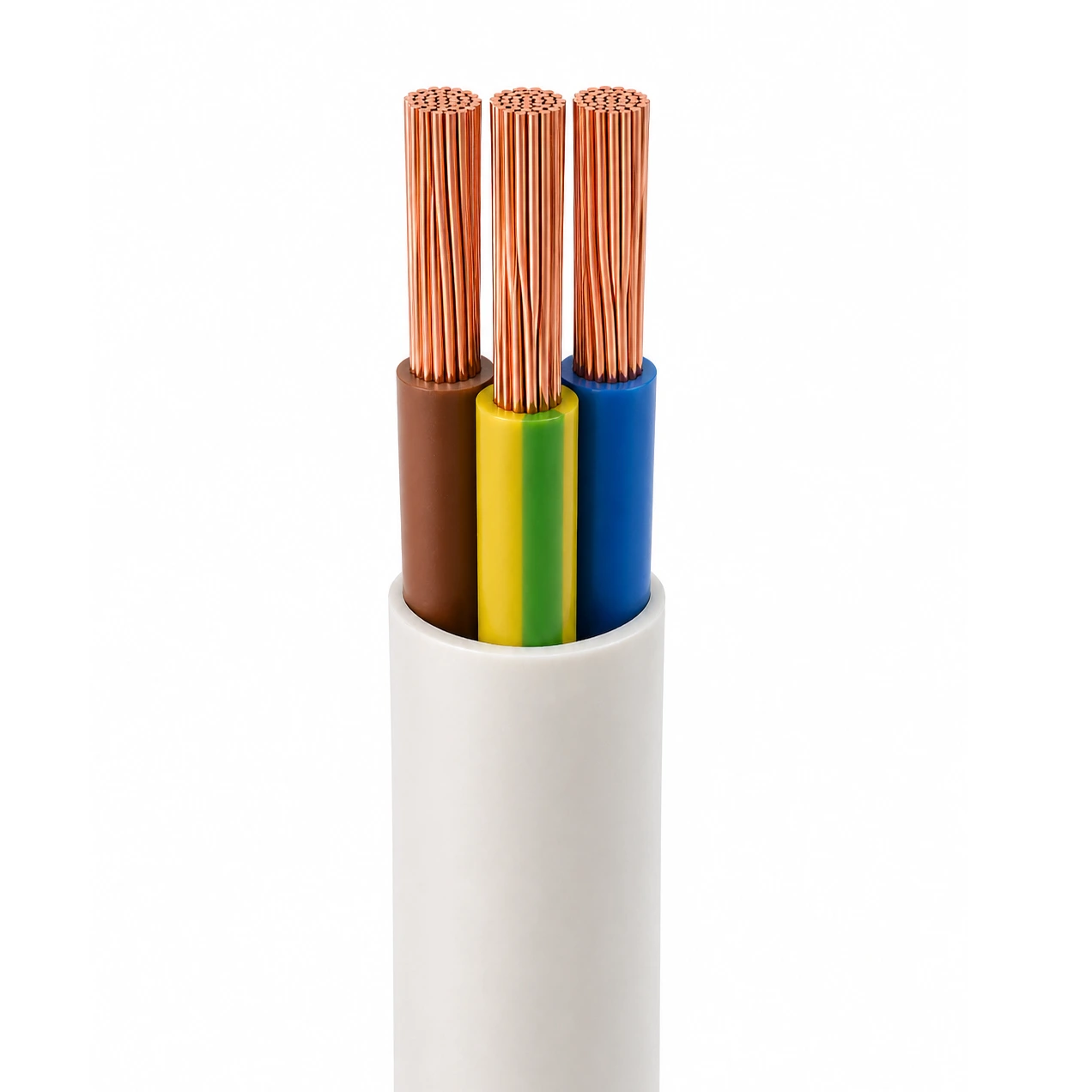

Провод со скрученными медными жилами с ПВХ изоляцией, с ПВХ оболочкой, гибкий, на напряжение до 380 В для систем 380/660 В.

Конструкция:

1. Токопроводящая жила - медная или медная луженая (по требованию потребителя при заказе к марке провода добавляют букву "л", а также в проводах, предназначенных для армирования неразборной арматурой и в исполнения Т), круглой формы, многопроволочная класса 5 по ГОСТ 22483 .
2. Изоляция - из изоляционной резины. Цвета изоляции жил в проводах указаны в Приложении.
3. Скрутка - изолированные жилы скручены без заполнителя. Изолированные жилы пятижильных проводов допускается скручивать вокруг сердечника.
4.Оболочка - из ПВХ пластиката. Оболочка в проводах наложена с заполнением промежутков между жилами, придавая проводам круглую форму.Цвета оболочки проводов указаны в Приложении.

Применение:

Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных на напряжение до 380 В для систем 380/660 В.

Технические характеристики:

- Климатическое исполнение по ГОСТ 15150:
       У - категорий размещения 1, 2, 3
       Т - категории размещения 4
       УХЛ - категории размещения 4
- Шнуры исполнения У предназначены для эксплуатации при температуре
       окружающей среды: от -40°до +40°С
      шнуры остальных исполнений: от -25°до +40°С
- Максимальная температура токопроводящей жилы при эксплуатации: +70°С
- Шнуры после выдержки в воде при температуре (20±5)°С в течение 1 ч должны выдержать испытание переменным напряжением 2000 В частоты 50 Гц в течение 15 мин.
- Провода не распространяют горение при одиночной прокладке
- Номинальные токовые нагрузки указаны в Приложении.
- Ресурс проводов, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет: не менее 30000 (60000) циклов (движений)
- Номинальное растягивающее усилие и диаметр роликов соответствует указанным в Приложении.
- Установленная безотказная наработка должна быть: не менее 5000 ч
       для проводов, применяемых в стационарных эл.приборах: не менее 12000 ч
- Строительная длина проводов: не менее 50 м
- Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию
- Срок службы проводов: не менее 6 лет
       для проводов, применяемых в стационарных эл.приборах: не менее 10 лет

Коды ОКП:

Код ОКП 35 5513 02 проводов марки ПВС
Код ОКП 35 5513 21 проводов марки ПВС-Т

Табличные данные



Число и номинальное сечение жил, мм2
Номинальная толщина, мм
Наружные размеры дляпроводов марки ПВСн, мм
Наружные размеры дляпроводов марки ПВС, мм
Расчетная масса 1км проводов, кг
изоляции
оболочки
Мин.
Макс.
Мин.
Макс.
2 x 0,75
0,6
0,8
5,7
7,2
6
6,6
57,6
2 x 1,00
0,6
0,8
5,9
7,5
6,4
7
66,4
2 x 1,50
0,7
0,8
6,8
8,6
7,4
8,2
88,5
2 x 2,50
0,8
1
8,4
10,6
-
-
134
3 x 0,75
0,6
0,8
6
7,6
6,4
7
68,2
3 x 1,00
0,6
0,8
6,3
8
6,8
7,6
77,8
3 x 1,50
0,7
0,9
7,4
9,4
8
8,8
110,9
3 x 2,50
0,8
1,1
9,2
11,4
-
-
167
4 x 0,75
0,6
0,8
6,6
8,3
-
-
77,1
4 x 1,00
0,6
0,9
7,1
9
-
-
93,8
4 x 1,50
0,7
1
8,4
10,5
-
-
132
4 x 2,50
0,8
1,1
10,1
12,5
-
-
205
5 x 0,75
0,6
0,9
7,4
9,3
-
-
94,8
5 x 1,00
0,6
0,9
7,8
9,8
-
-
111
5 x 1,50
0,7
1,1
9,3
11,6
-
-
164
5 x 2,50
0,8
1,2
11,2
13,9
-
-
253



Примечание - разность между любыми двумя значениями наружного диаметра проводов, не предназначенных для армирования неразборной арматурой, на одном и том же сечении (овальность) не должна превышать 15% максимального наружного размера; а овальность проводов, предназначенных для армирования неразборной арматурой, не должна превышать 5% максимального наружного размера.
